Dílna

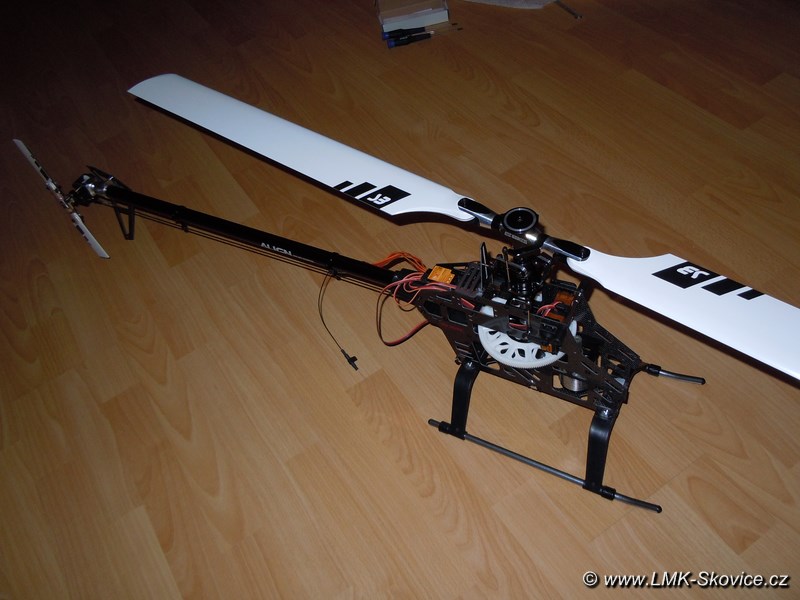

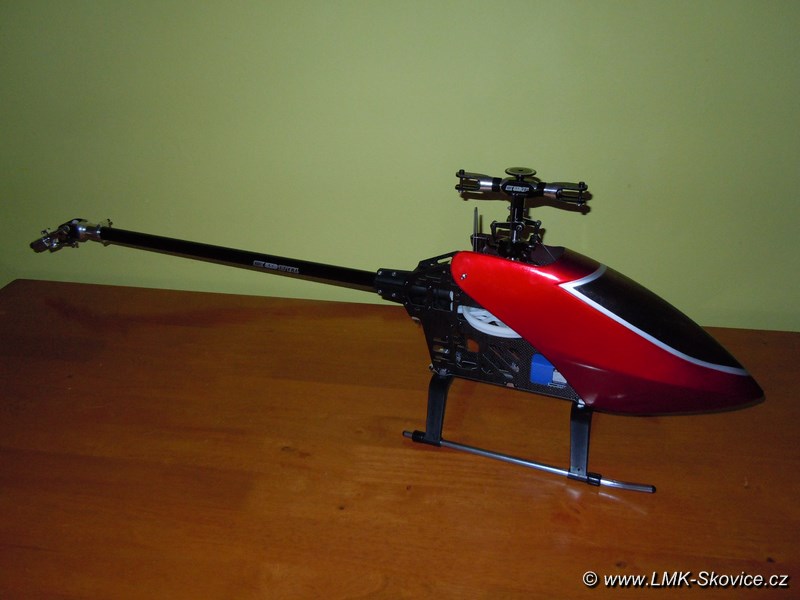

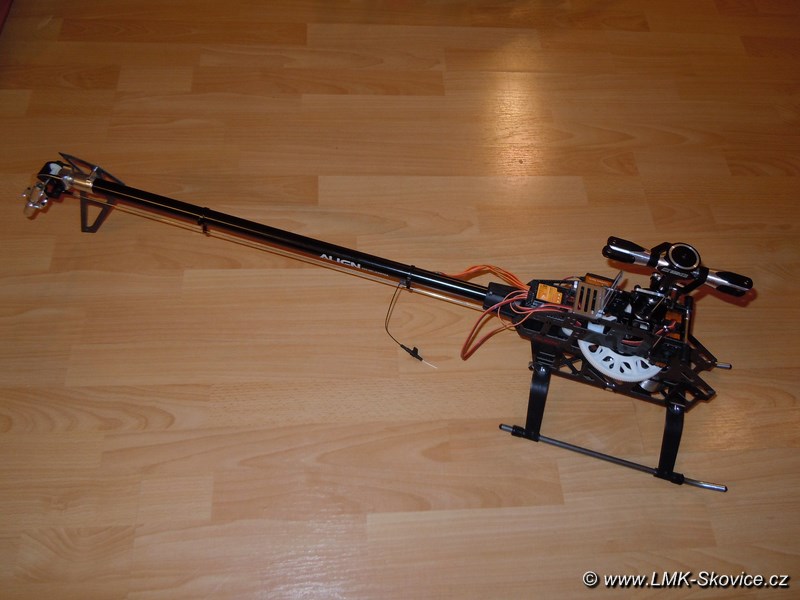

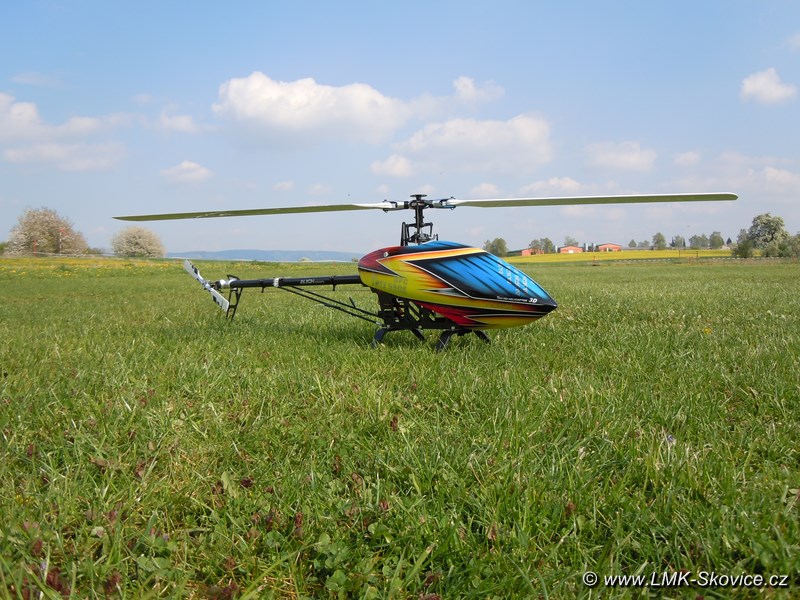

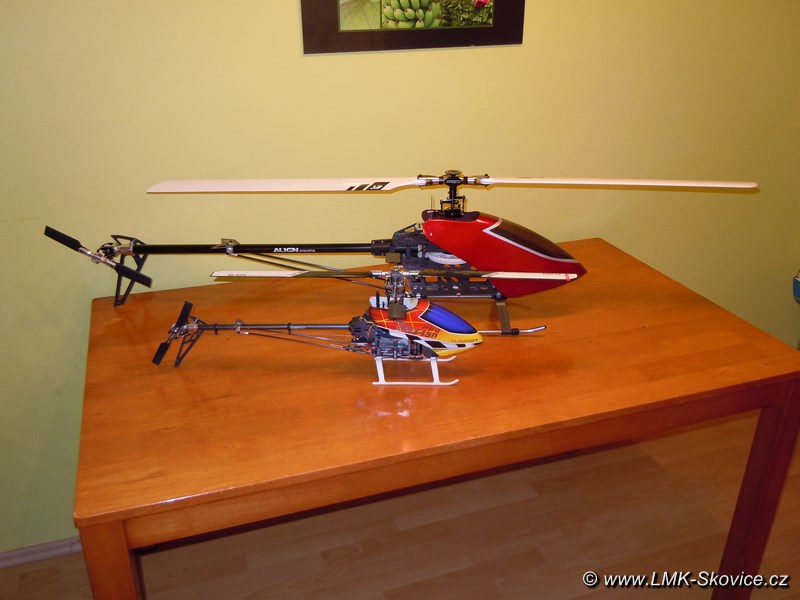

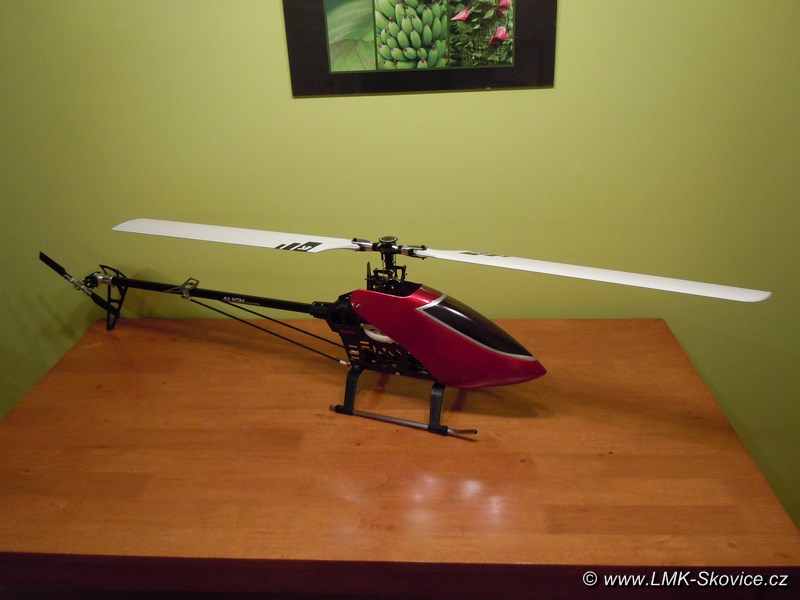

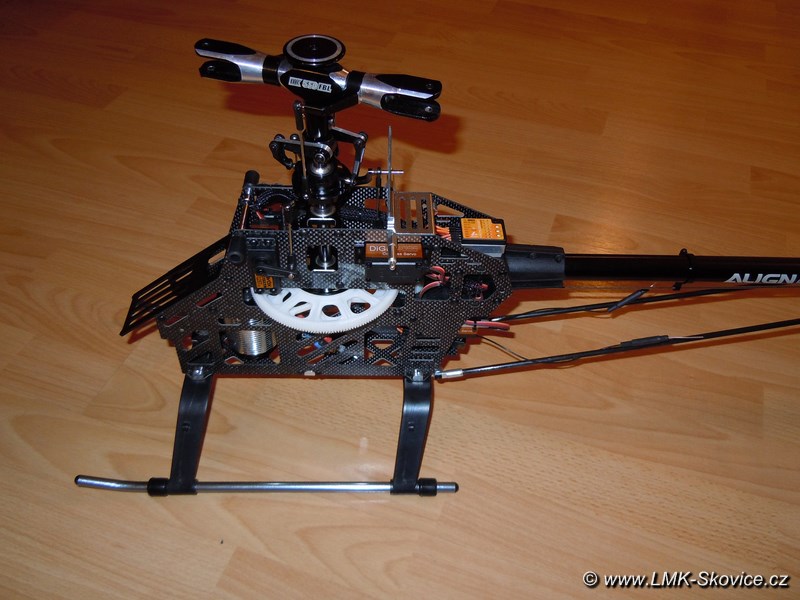

T-Rex 550/600   Align/HK

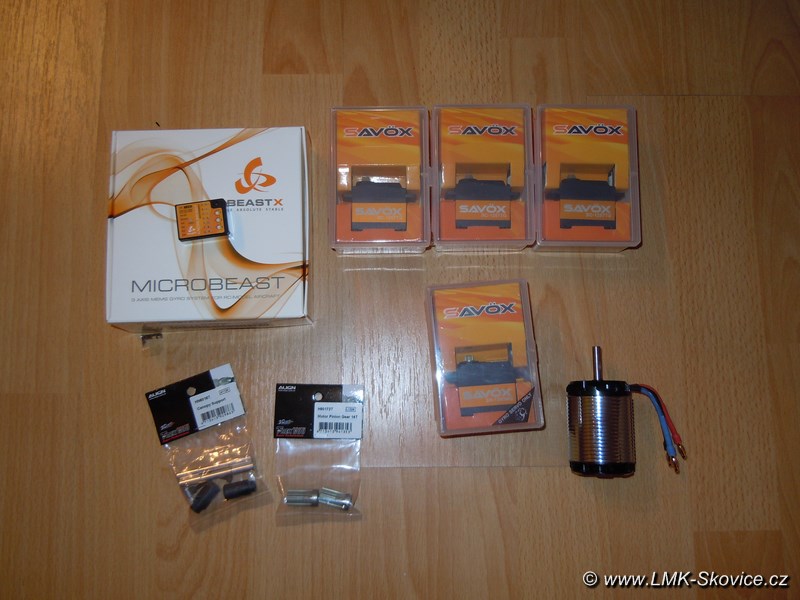

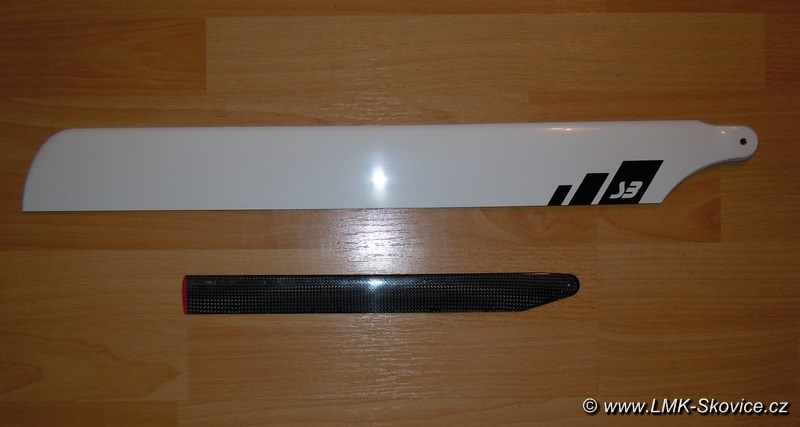

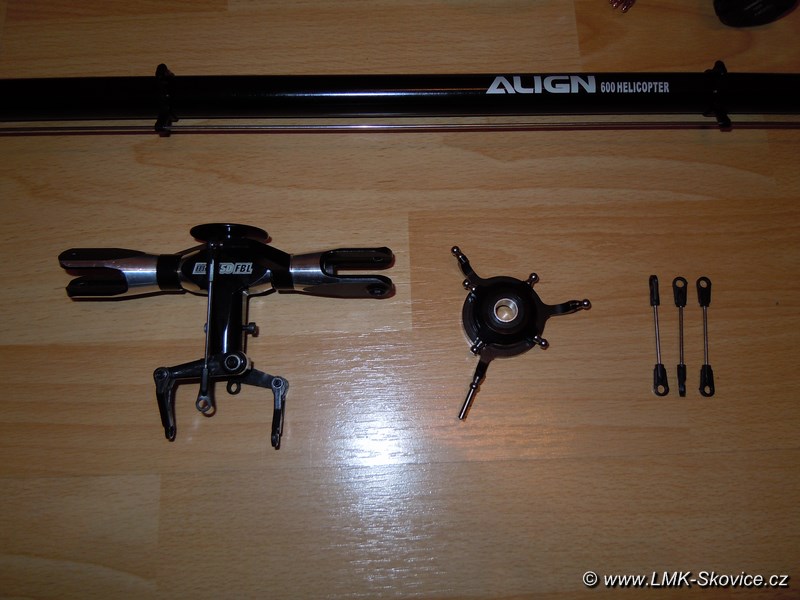

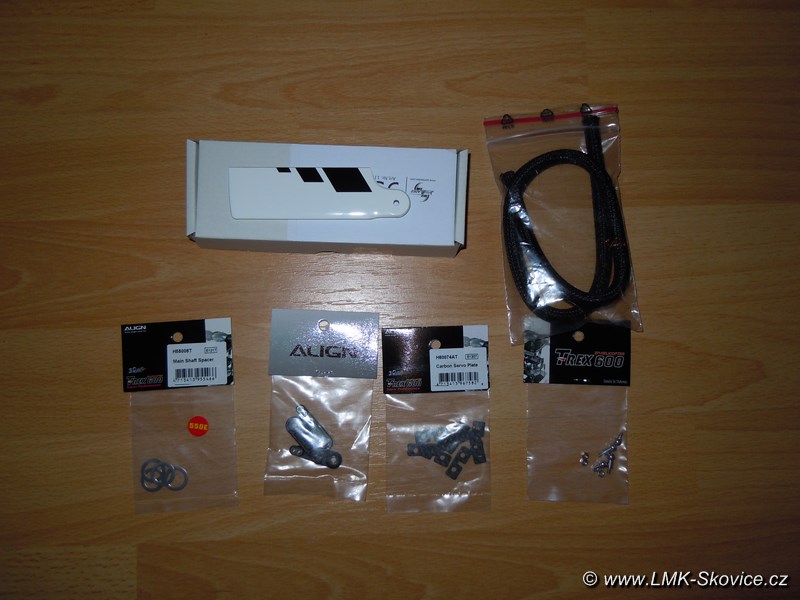

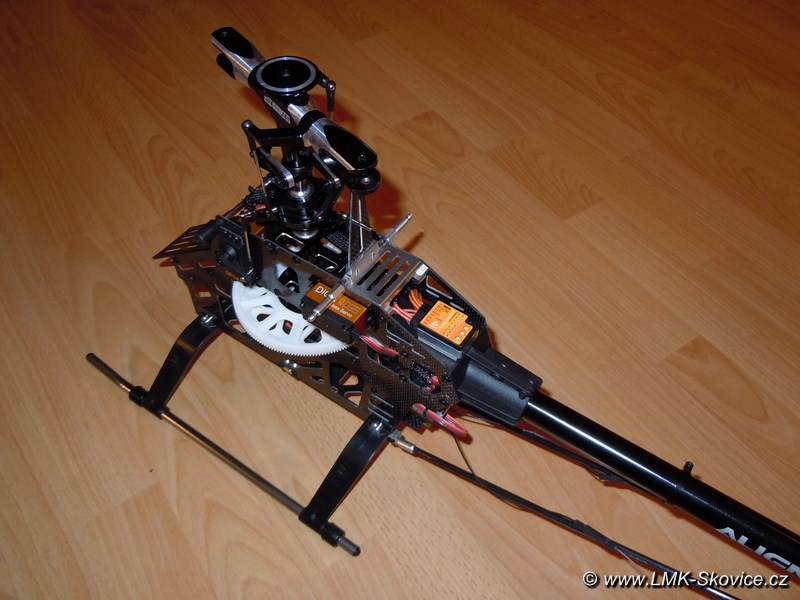

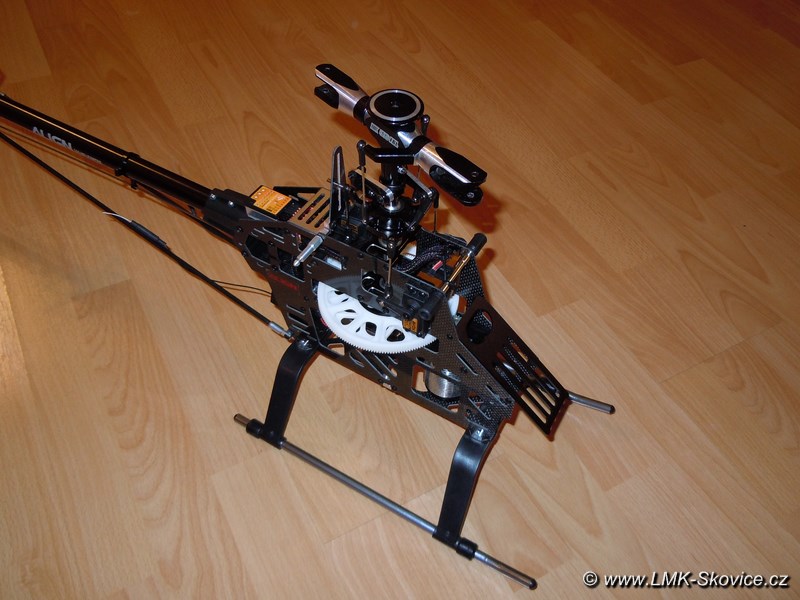

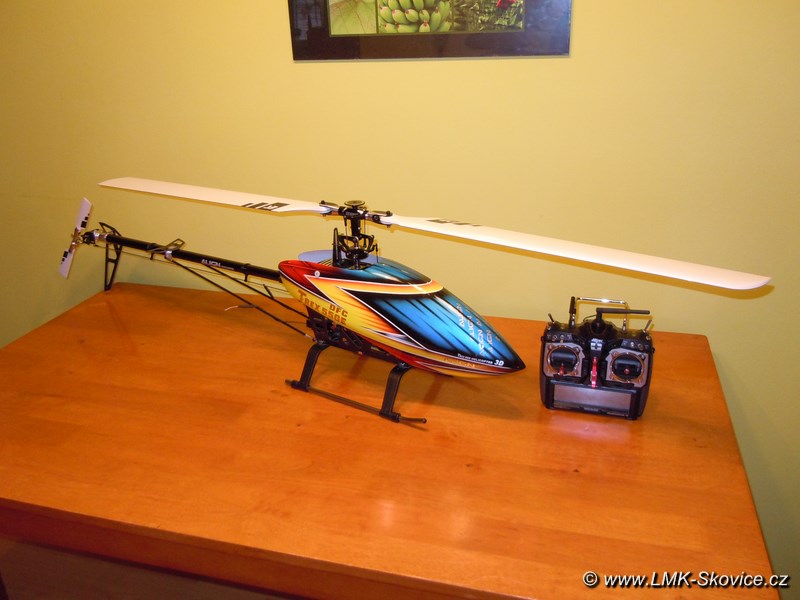

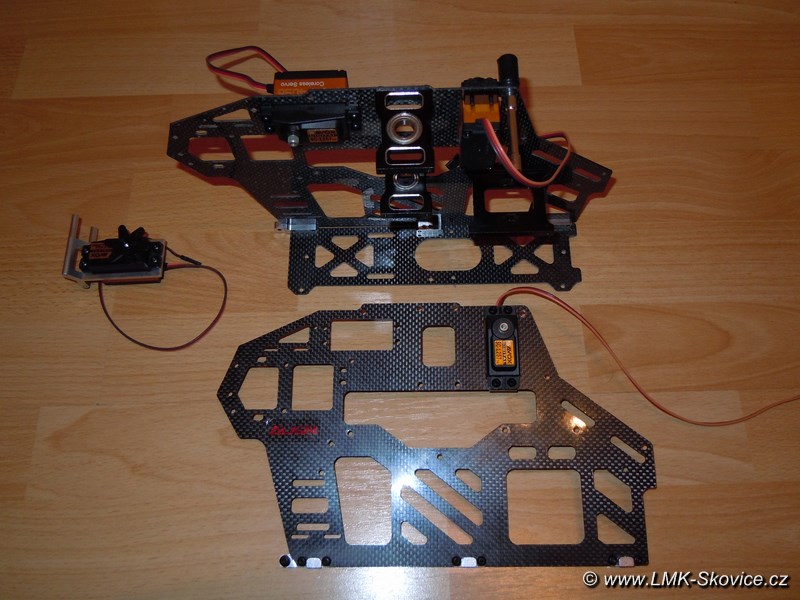

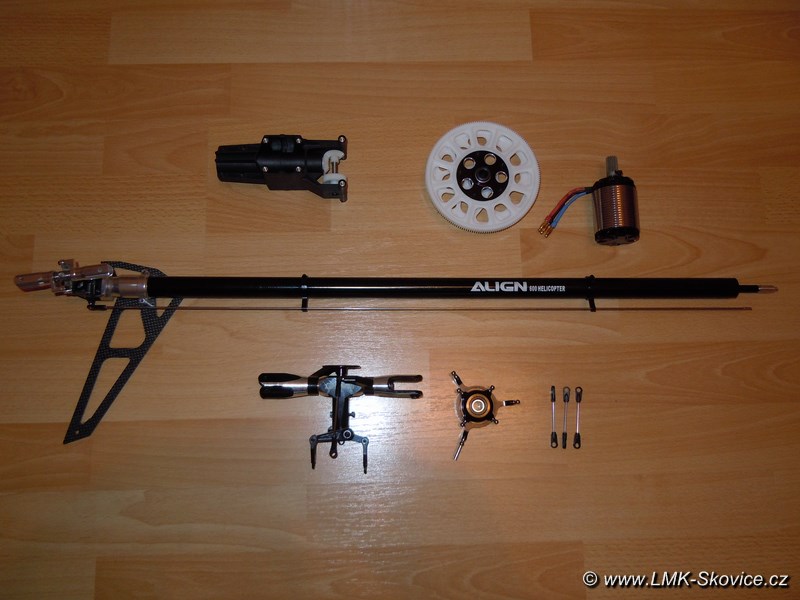

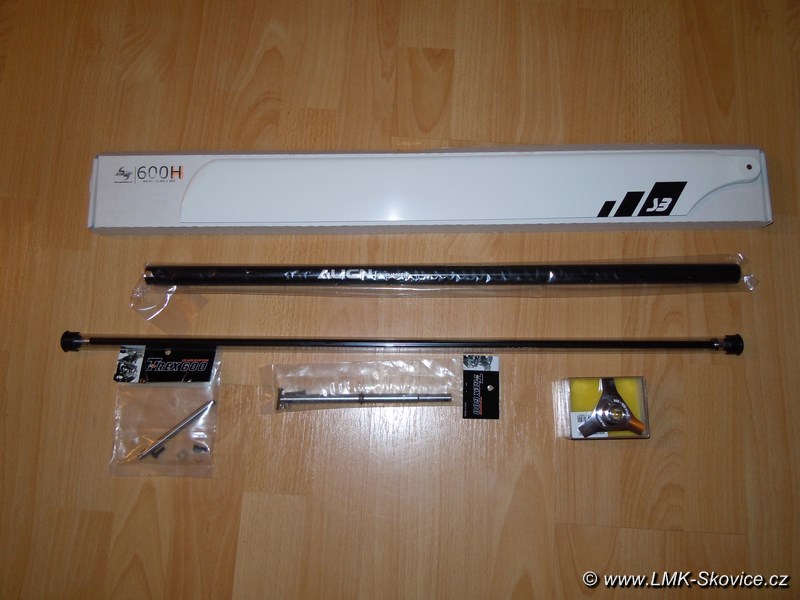

T-Rex 600 průměr hlavního rotoru 1347 mm. Model je předělán z HK-550 za použití originál Align dílů, serva cykliky SAVÖX SC-1257TG, servo vrtulky SAVÖX SH-1290MG, řídící jednotka 3-osé gyro MicroBEAST v3.0.12, regulátor YEP 100A s obvodem SBEC 5,5V 6A, motor Turnigy 600 Series 1220KV s poměrem 1:10,62:4,5 , listy hlavního rotoru SpinBlades 600mm s polosouměrným profilem a listy vrtulky SpinBlades 95mm také s polosouměrným profilem. Baterie Lipo 6S ZIPPY 5800mAh 30C. RC souprava HITEC AURORA 9 s přijímačem OPTIMA 9.

*****

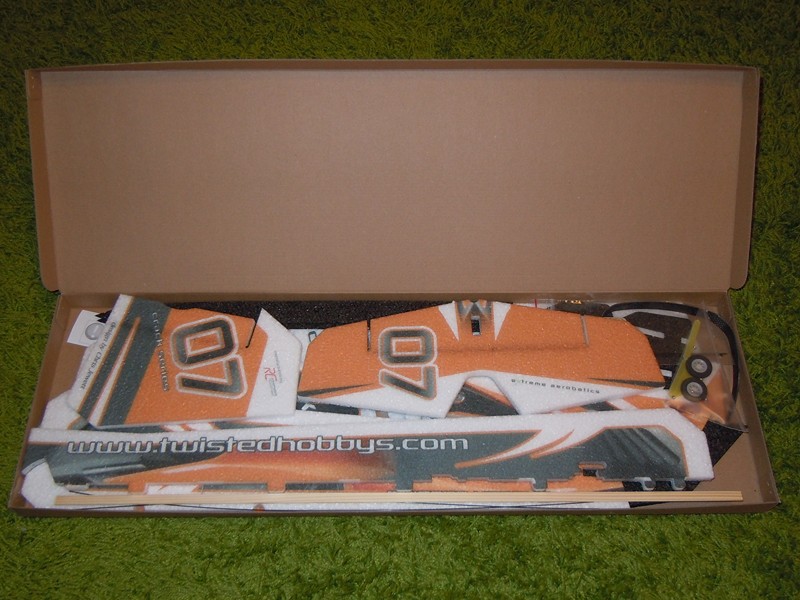

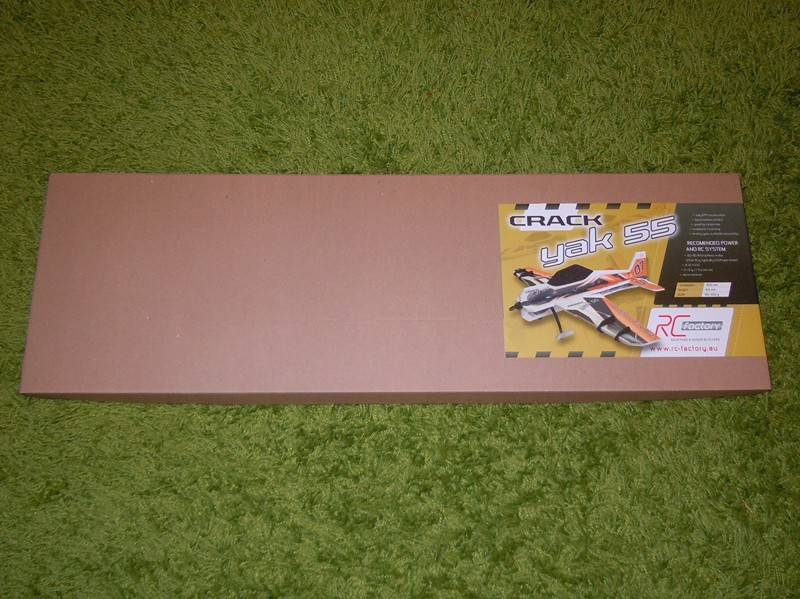

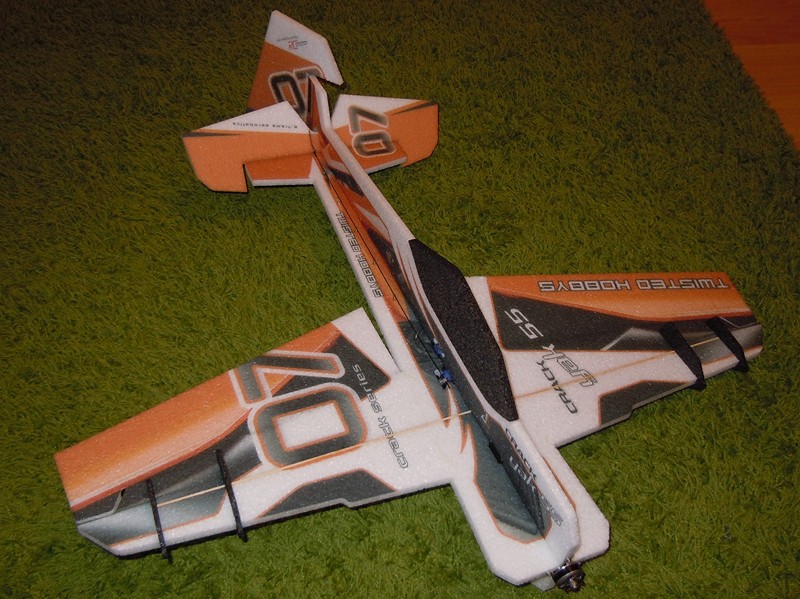

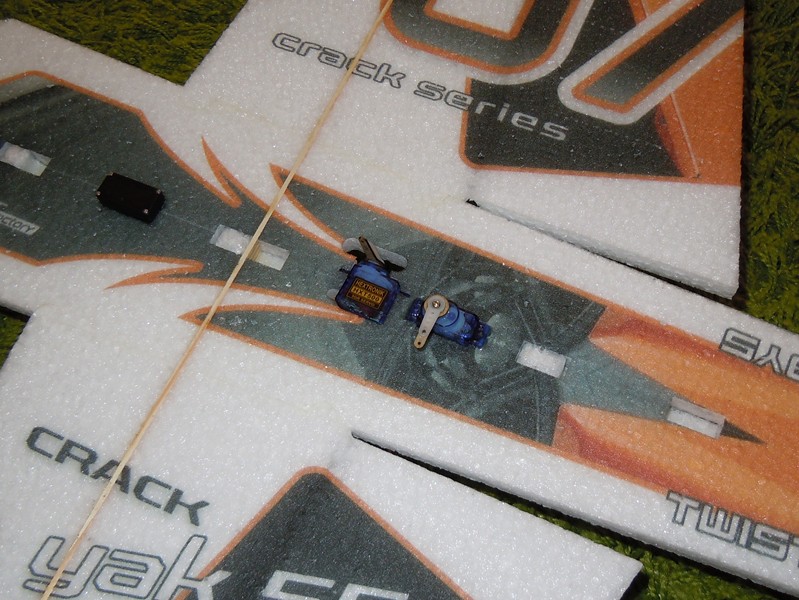

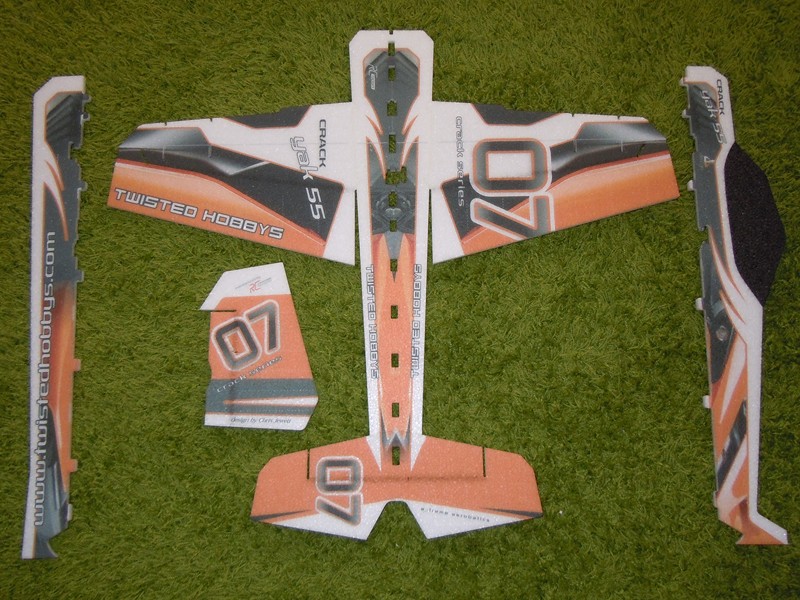

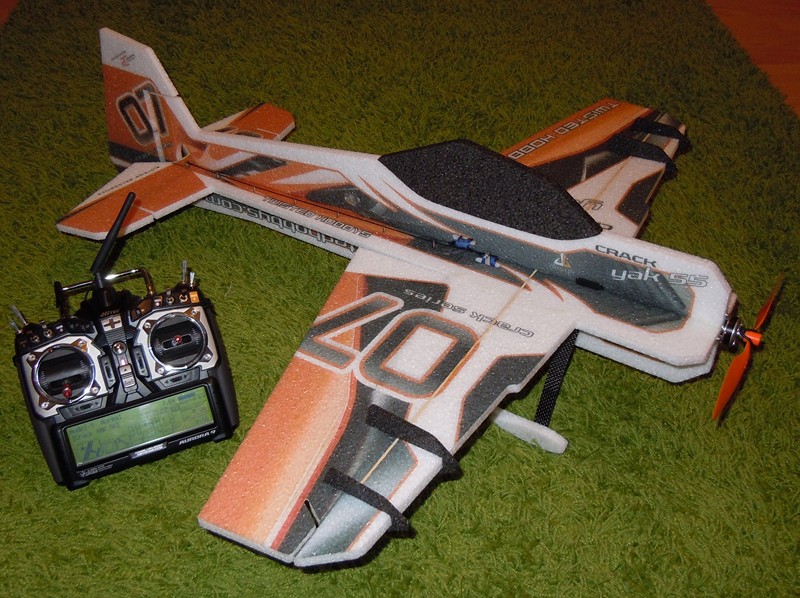

CRACK Yak 55   RC-factory

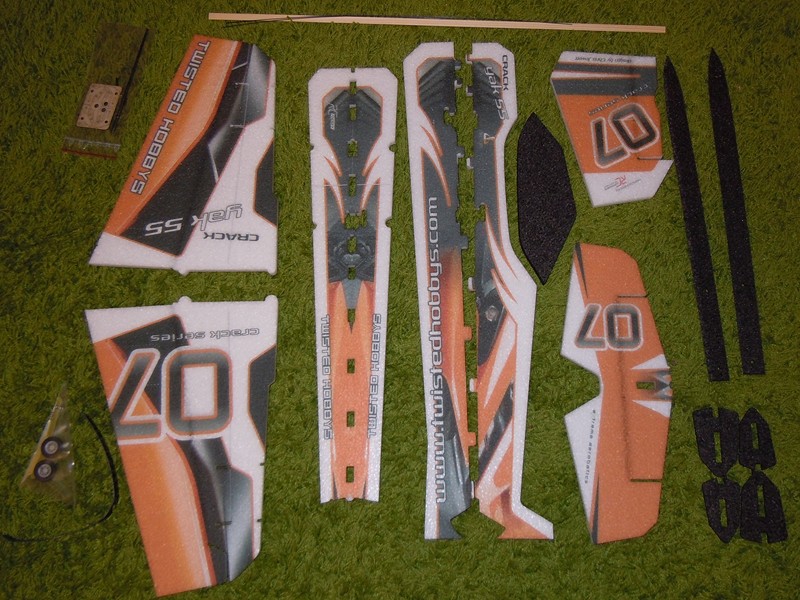

Ke stavbě budeme potřebovat: Motor 2204/21 cca 1800 ot/vot, urtuli GWS 9×4.7, regulátor 12A, 2x servo 6g (HXT 500) pro směrovku a výškovku, 1x servo 9g (HXT 900) pro křidélka, mikro přijímač a Li-Pol akumulátor 2S 450 mAh. Dále budeme potřebovat skalpel nebo lámací nůž, kleště, šroubovák a ještě trojúhelník. K lepení použijeme UHU-por a CA-lepidlo.

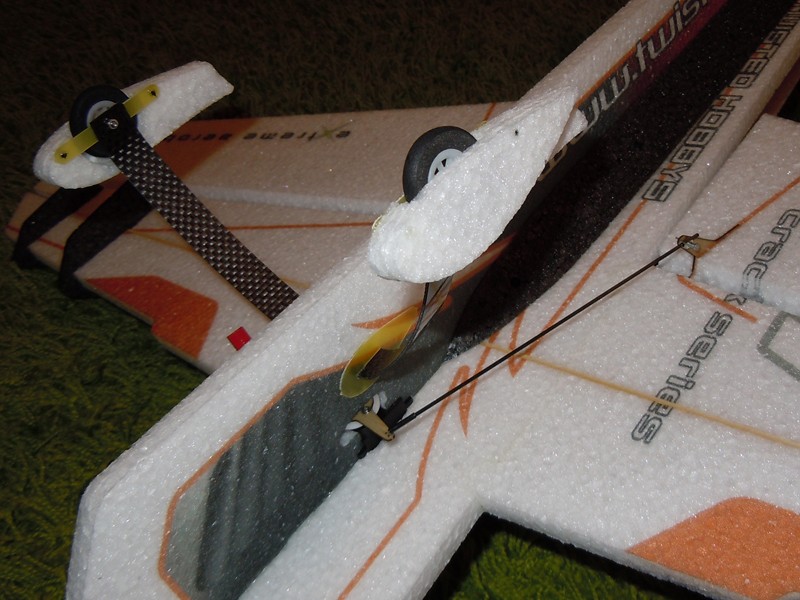

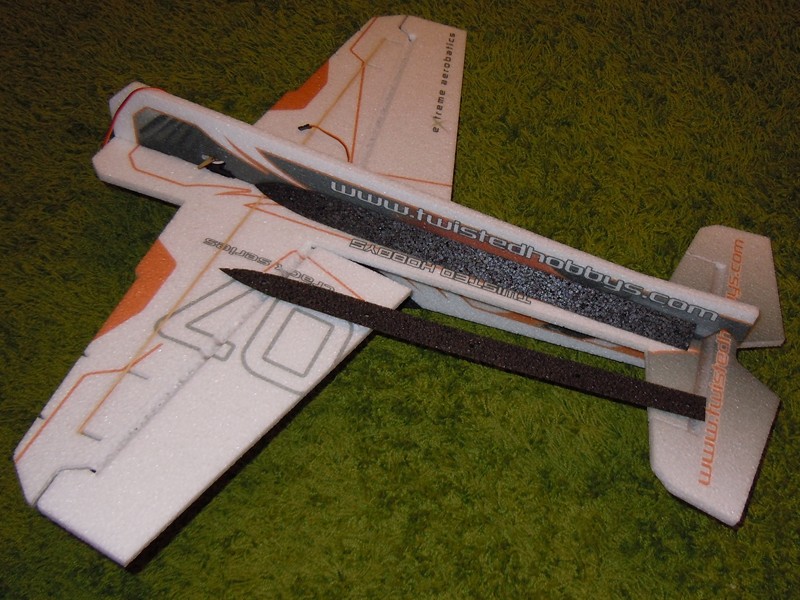

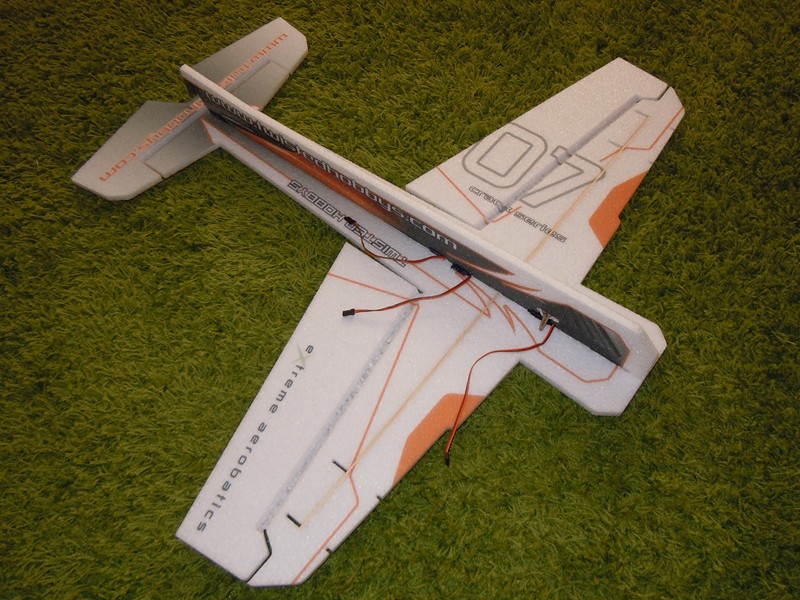

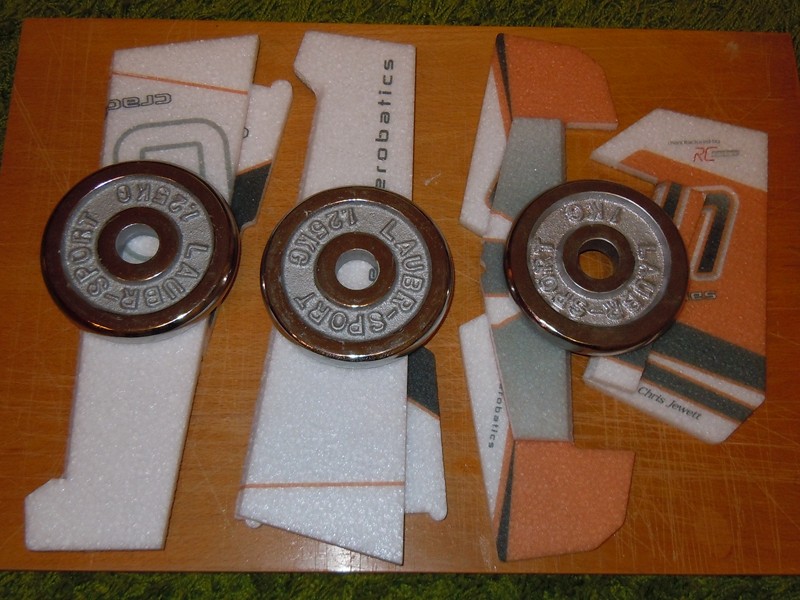

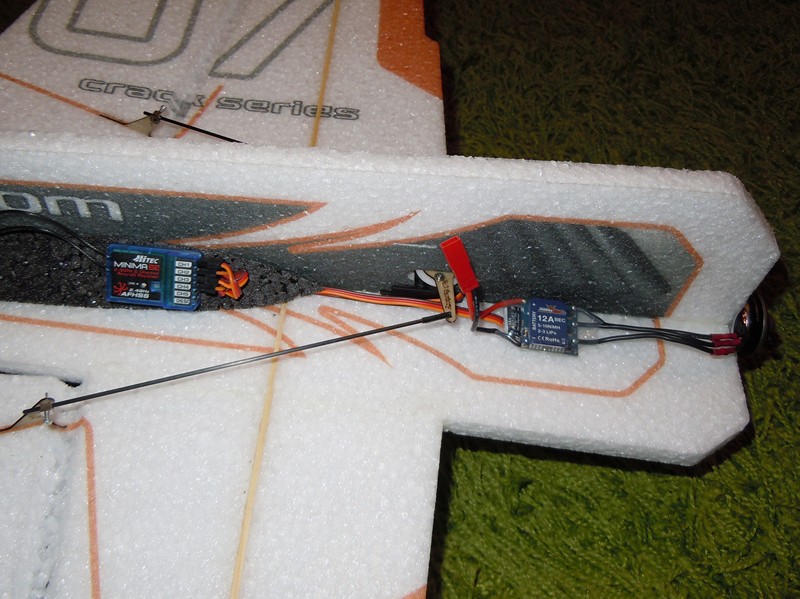

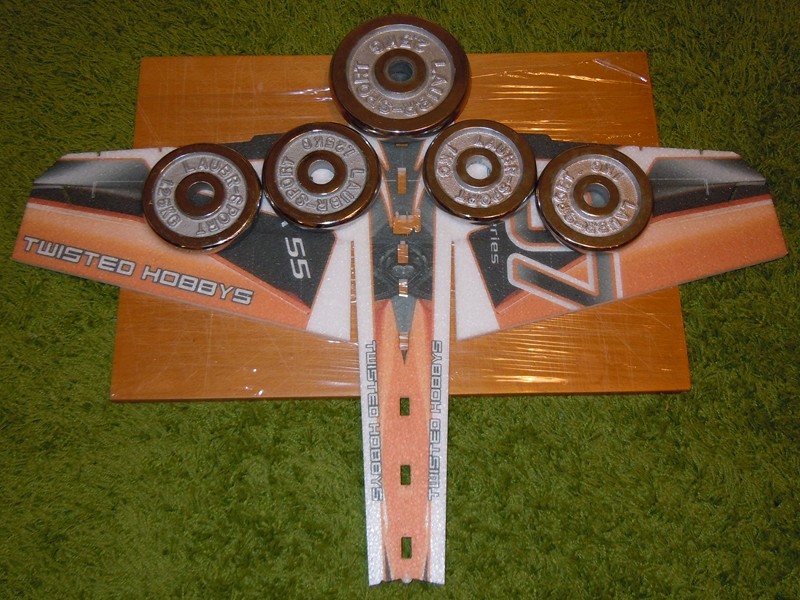

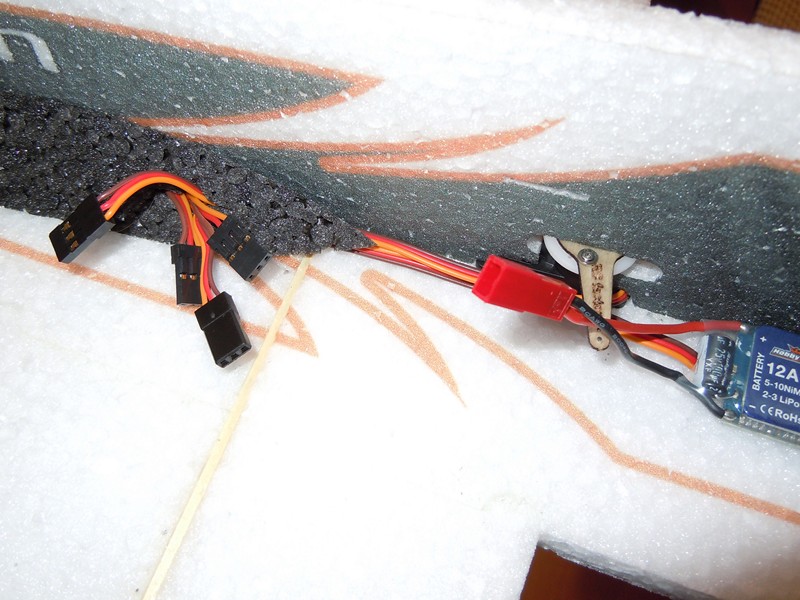

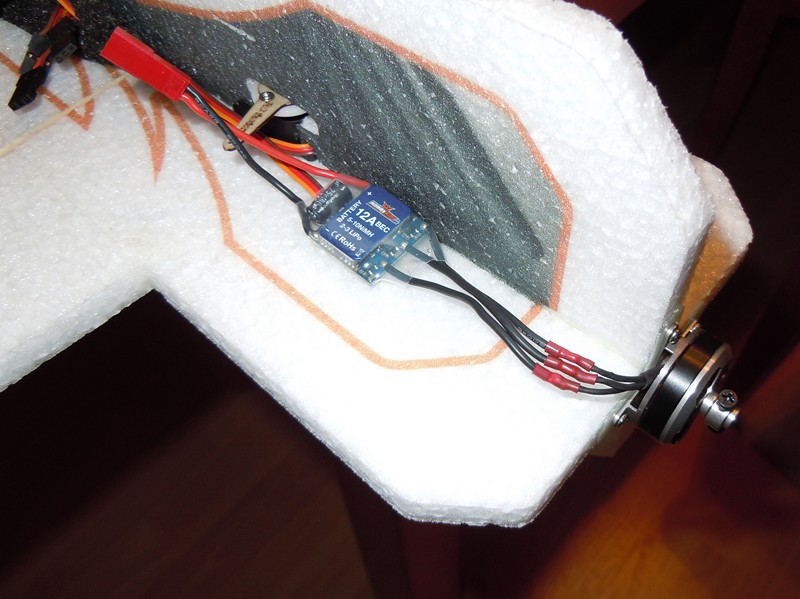

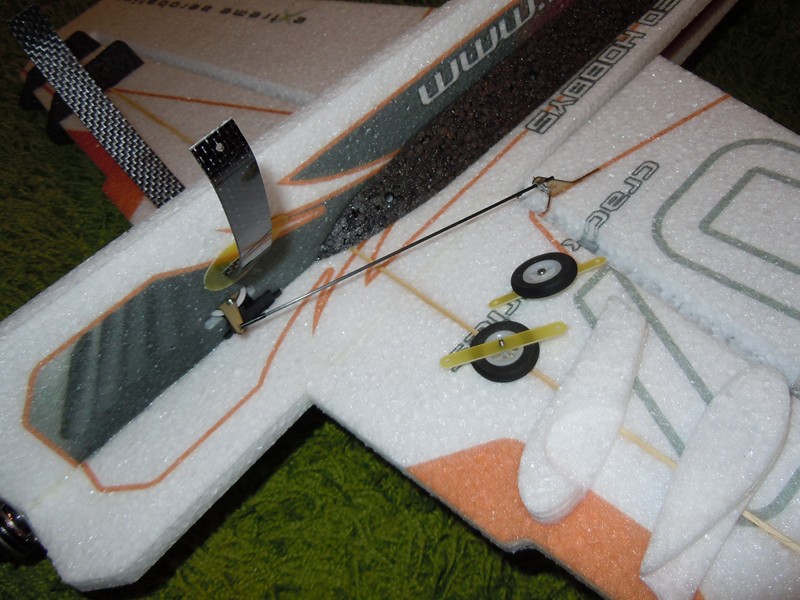

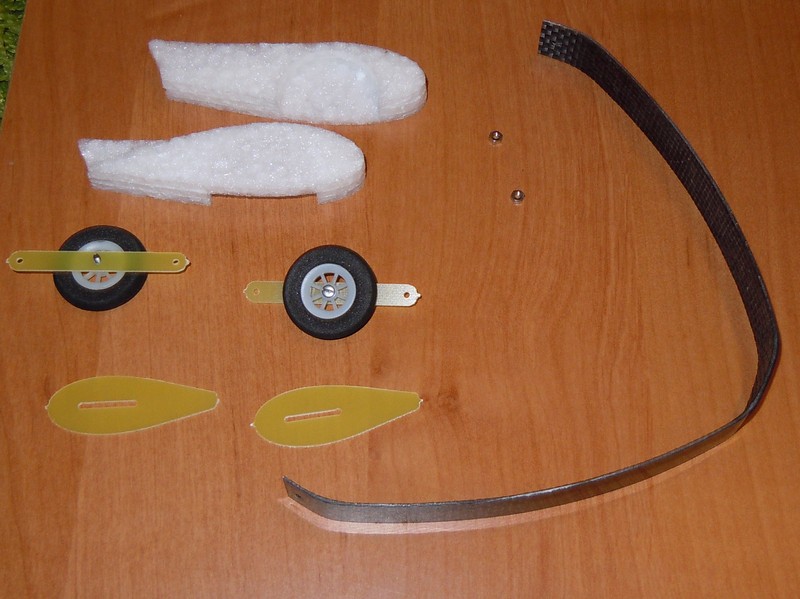

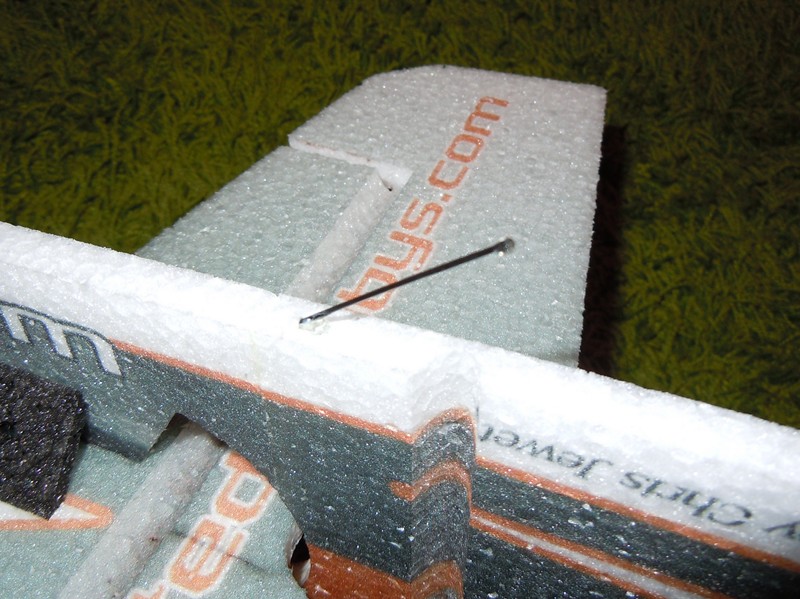

Začneme tím, že si připravíme kormidla aby nám panty chodily lehce, přehneme všechny kormidla a zatížíme je na rovné desce (nejlépe přes noc). Pak UHUporem přilepíme k trupu obě poloviny křídla a výškovku. Po zaschnutí vlepíme smrkový nosník do křídla. Než nám zaschne lepidlo, připravíme si serva do nulových poloh a také páky serv na které přilepíme přiložené prodloužení CA-lepidlem a zajistíme je šroubkem. Serva vlepíme do trupu a poté přilepíme spodní a vrchní část trupu, při lepení dbáme na to, aby díly byly na sebe kolmé. Ze spodní strany přilepíme výztuhy proti kroucení a stále kontrolujeme kolmost dílů. Pak přilepíme motorové lože, přišroubujeme motor a přilepíme regulátor obouvanou lepící paskou nebo tavným lepidlem, stejným způsobem připevníme i přijímač. Z uhlíkových drátů zhotovíme táhla, tak že na konec přilepíme CA-lepidlem Z-koncovky, které zajistíme smršťovací bužírkou. Do trupu zalepíme vodítka táhel (směrovky a výškovky), na táhla nasadíme páky kormidel a pak je nasuneme do vodítek, nakonec zalepíme paky do kormidel. Páky křidélek zalepíme a poté nasadíme táhla, všechny kormidla nastavíme do nulových poloh. Podvozek vlepíme do trupu a polohu zajistíme výztuhami, pak slepíme kryty kol. Poté přišroubujeme kola s držáky krytů na podvozek a nakonec přilepíme samotné kryty kol. Ze zbytků uhlíkového drátu vyrobíme ostruhu. Model vyvážíme polohou akumulátoru, k jeho přichycení použijeme suchý zip, nebo vyřízneme otvor do trupu. Takto dokončený model zalétneme a máme hotovo.

Mnoho zábavy z létání „Quicker“

*****

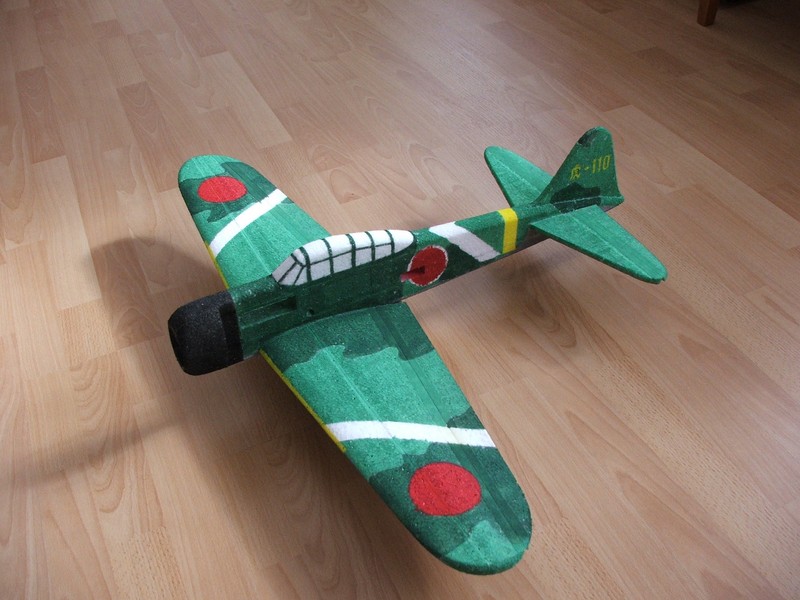

Model na AirCombat

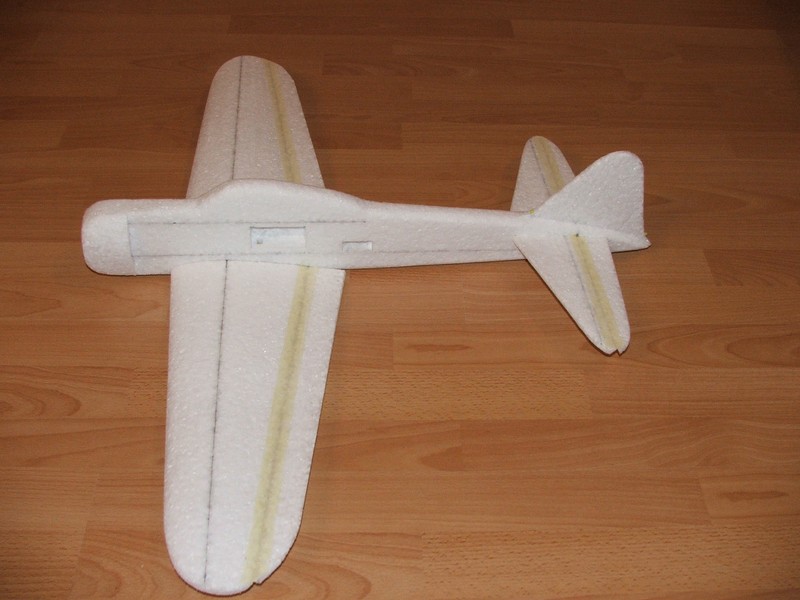

Fotonávod jak postavit Combata

Combatový model by měl mít tyto parametry: rozpětí do 850mm, hmotnost do 350g, akumulátor o kapacitě do 1300mAh a samozřejmě by model měl být odrazem své předlohy a to včetně kamufláže.

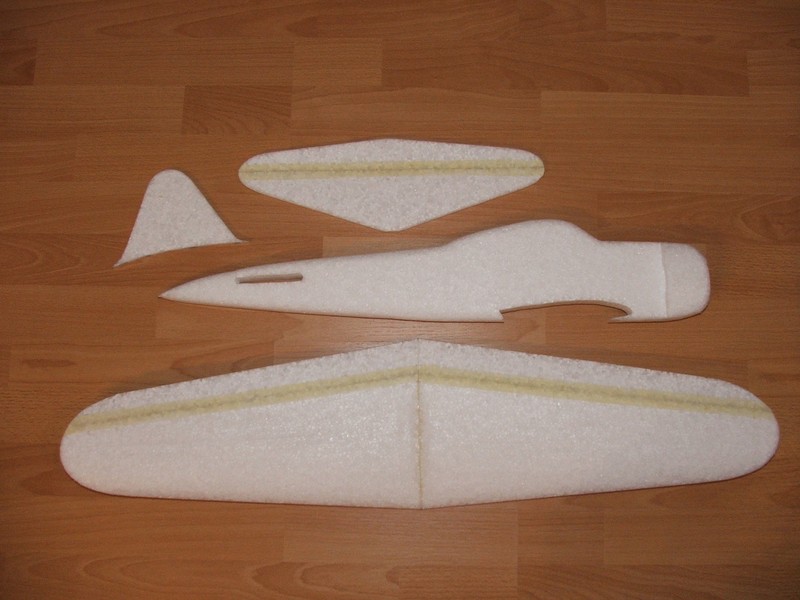

Na stavbu budeme potřebovat: výřezy z EPP, 1,5mm a 1mm uhlíkový drát, 2x servo 9g, motor FC-2812 nebo podobný, 18 A regulátor a Li-Pol 3s 1300mAh. K lepení všech dílů nám postačí CA-lepidlo a aktivátor.

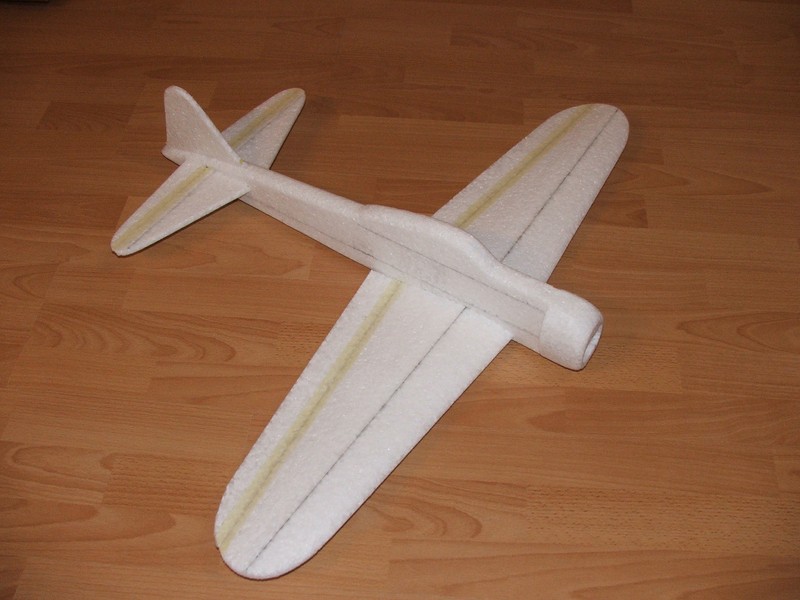

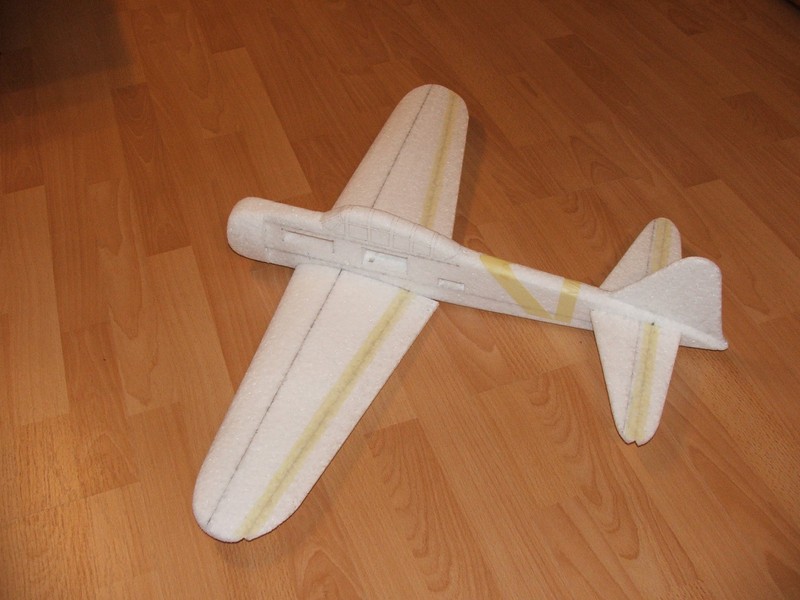

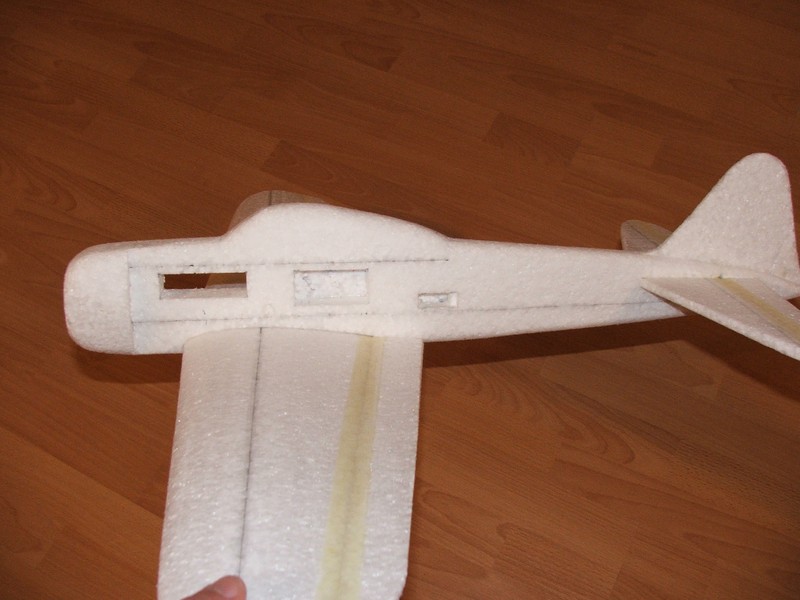

Výřezy opracujeme, aby do sebe díly pasovaly. Nejprve slepíme poloviny křídla, tak aby vzepětí bylo 55-65mm. Do slepeného křídla vlepíme uhlíkové výztuhy shora 1,5mm a zdola 1mm. Do opracovaného trupu vlepíme také uhlíkové výztuhy (1mm) z obou stran, pak vlepíme motorové lože z 1,5-2mm překližky. Nyní do trupu a do křídla vyřízneme otvory pro serva a přijímač, otvor pro akumulátor vyřízneme až na konec, z důvodu vyvážení modelu. Trup a křídlo slepíme k sobě, pak přilepíme výškovku a směrovku, Při lepení dbáme na to, aby vše bylo v podélné ose modelu. Slepený model nabarvíme (Balakrylem) a osadíme RC vybavením, model vyvážíme a je hotovo.

Hodně štěstí při stavbě “Quicker”
